螺旋管增效蒸發器及其組成的小型溴化鋰吸收式制冷機的具體實施方式

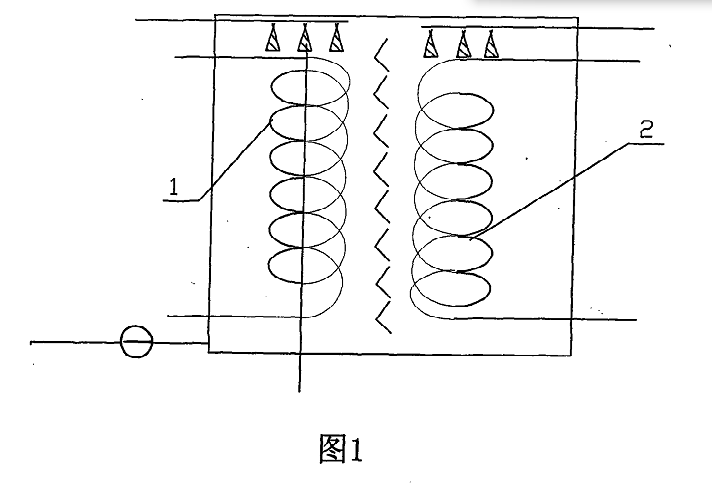

圖1為現有技術中小型溴化鋰吸收式制冷機蒸發器部分的示意圖：

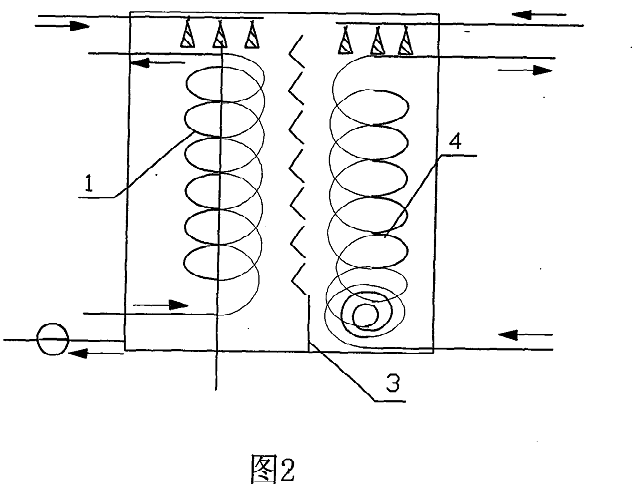

圖2為本實用新型小型溴化鋰吸收式制冷機蒸發器部分的示意圖；

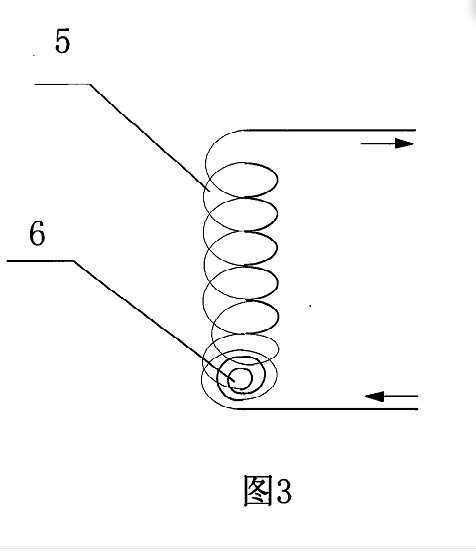

圖3為本實用新型螺旋管增效蒸發器的示意圖：

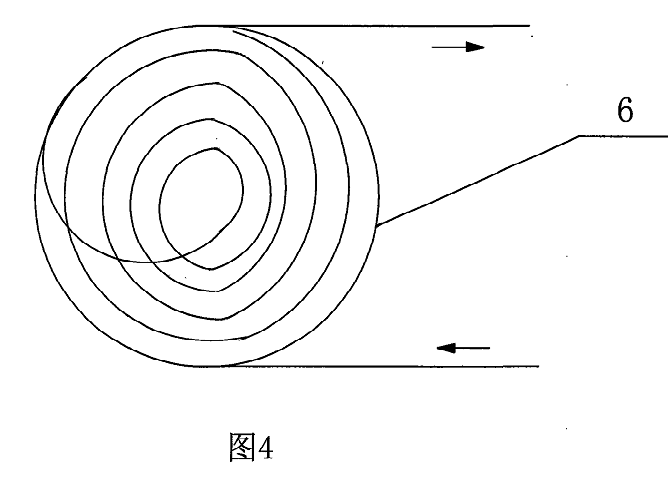

圖4為圖3放大的俯視圖。
具體實施方式．
以下結合附圖和具體實施例對本實用新型詳細說明。
本實用新型螺旋管增效蒸發器的示意圖如圖3和圖4所示，蒸發器由水平盤繞的螺旋管6和垂直盤繞的螺旋管5連接而成。水平盤繞的螺旋管盤好后為盤香管狀。所述垂直盤繞的螺旋管為直筒狀。
本實用新型小型溴化鋰吸收式制冷機蒸發器部分的示意圖如圖2所示，包括蒸發器4和吸收器1，所述蒸發器4由水平盤繞的螺旋管和垂直盤繞的螺旋管連接而成，在底部蒸發器和吸收器之間設置有擋液板3。水平盤繞的螺旋管盤好后為盤香管狀．所述垂直盤繞的螺旋管為直筒狀。

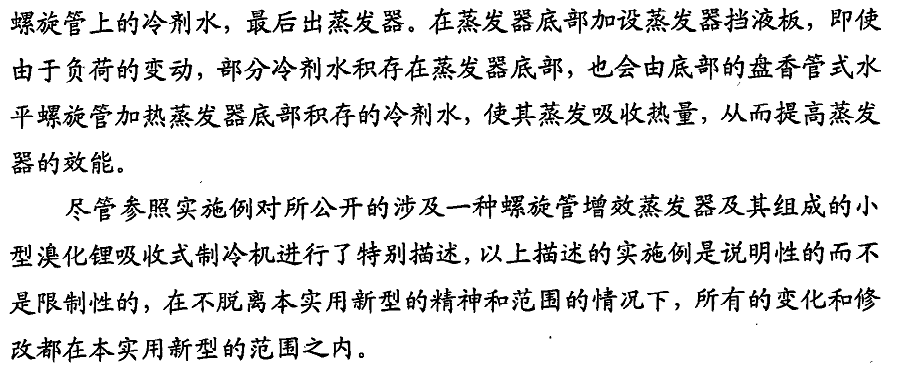

來自冷媒水泵的水先經過蒸發器底部的盤香管式水平螺旋管加熱蒸發器底部積存的冷劑水，然后再經過蒸發器垂直盤繞的螺旋管加熱直接噴淋到
